VM联合编程

# 界面搭建

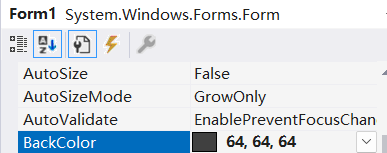

## 设置窗口背景色
![](/media/202512/2025-12-31_112024_1510990.33284809952149297.png)

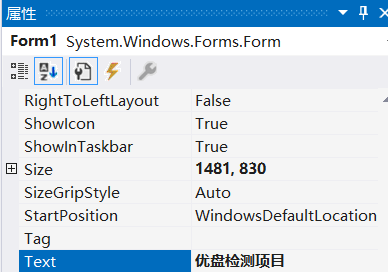

## 设置窗口标题
![](/media/202512/2025-12-31_112055_2194280.7587071457882637.png)

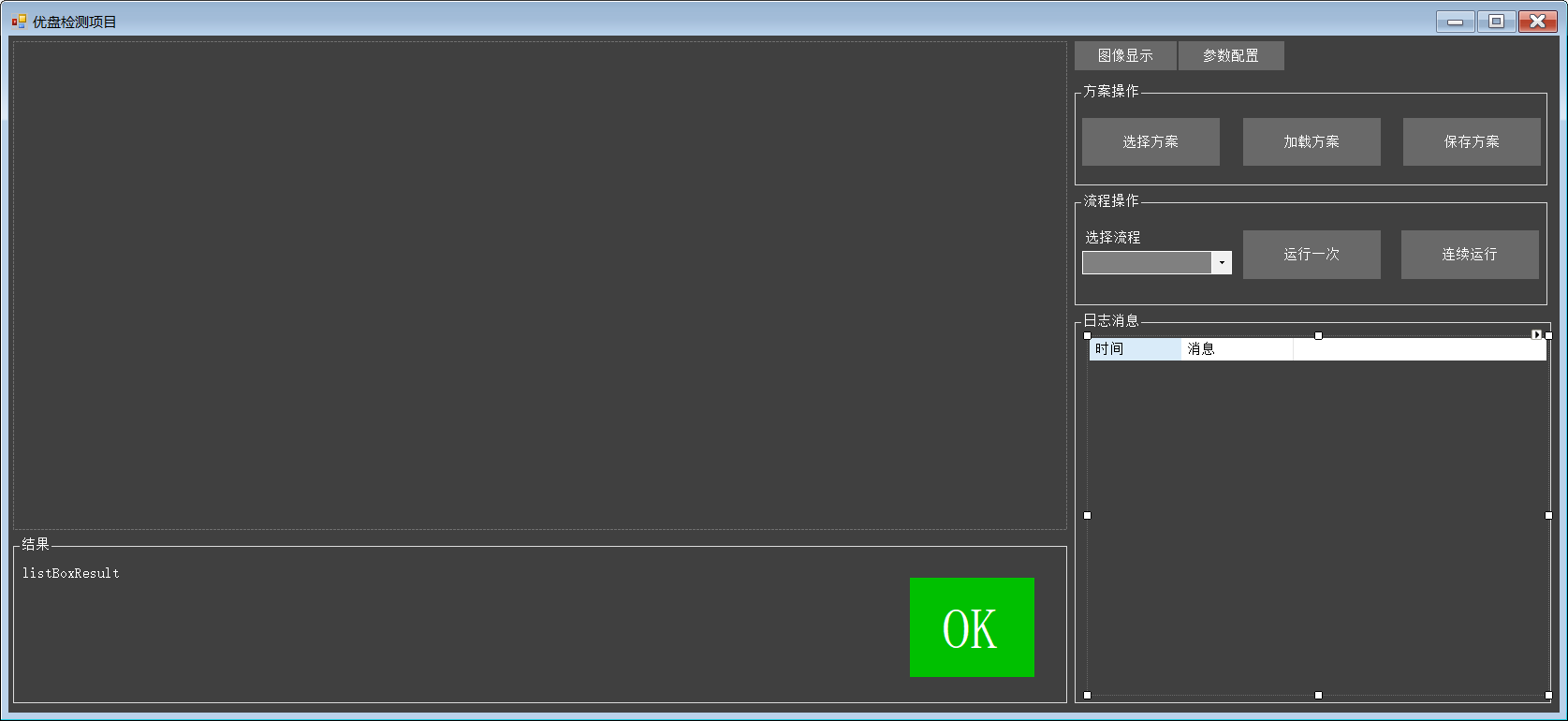

## 整体界面布局
![](/media/202512/2025-12-31_112808_0097840.9192854267153125.png)

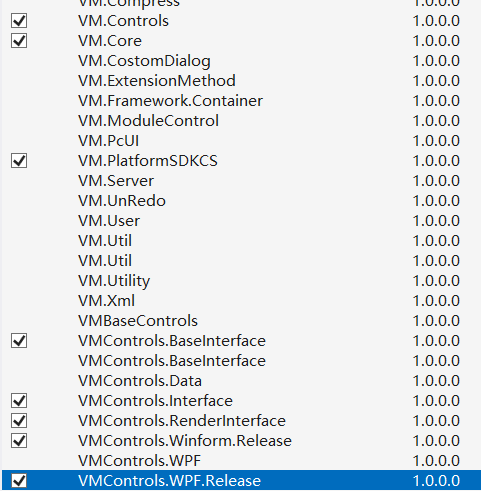

## 添加引用
![](/media/202512/2025-12-31_114630_3903590.6593971002982904.png)
# 功能
## 选择方案
```C#
/// <summary>
/// 当前方案路径
/// </summary>
private string currentSolutionPath = String.Empty;
/// <summary>
/// 方案已加载标志
/// </summary>
private bool SolutionIsLoaded = false;
private void buttonSelectSolu_Click(object sender, EventArgs e)
{
    try
    {
        using (OpenFileDialog ofd = new OpenFileDialog())
        {
            ofd.Filter = "方案文件(*.sol)|*.sol";
            if(ofd.ShowDialog() != DialogResult.OK)
            {
                currentSolutionPath = string.Empty;
            }
            //选择了方案，就会认定当前没有加载方案，等待加载方案按钮按下
            SolutionIsLoaded = false;
            // 保存当前方案路径
            currentSolutionPath = ofd.FileName;
            AppendLog("当前方案路径：" + currentSolutionPath);
            MessageBox.Show("当前方案路径：" + currentSolutionPath + "\n请点击加载方案按钮以开始加载方案",
                "提示", MessageBoxButtons.OK, MessageBoxIcon.Information);
        }
    }
    catch (Exception ex)
    {
        AppendLog(ex.Message);
    }
}
/// <summary>
/// 追加日志
/// </summary>
/// <param name="message"></param>
private void AppendLog(string message)
{
    try
    {
        string timeStamp = DateTime.Now.ToString("yy-MM-dd HH:mm:ss-fff");
        //如果记录超过1万条，应当清空再添加记录，以防记录的条目巨大引起界面卡顿和闪烁
        if (listViewLog.Items.Count > 10000)
            listViewLog.Items.Clear();
        //判断是否是当前界面线程调用此方法
        if (listViewLog.InvokeRequired)
        {
            listViewLog.BeginInvoke(new Action(() =>
            {
                listViewLog.Items.Insert(0, new ListViewItem(new string[] { timeStamp, message }));
            }));
        }
        else
        {
            listViewLog.Items.Insert(0, new ListViewItem(new string[] { timeStamp, message }));
        }

//如果日志文件夹不存在就创建它
        if (!Directory.Exists("./log"))
        {
            Directory.CreateDirectory("./log");
        }
        //写入日志到文件
        using (FileStream fs = new FileStream("./log/LocateDemoCs.log", FileMode.Append))
        {
            using (StreamWriter sw = new StreamWriter(fs))
            {
                sw.WriteLine(timeStamp + ":" + message);
            }
        }
    }
    catch (Exception ex)
    {
        throw new Exception(ex.Message);
    }
}
```
## 定时器提醒
```C#
public Form1()
{
    InitializeComponent();
    LoadSolutionIndicateTimer.Interval = 300;
    LoadSolutionIndicateTimer.Tick += LoadSolutionIndicateTimer_Tick;
}
/// <summary>
/// 加载方案按钮闪烁提示，提示选择完了方案接下来就要加载方案
/// </summary>
/// <param name="sender"></param>
/// <param name="e"></param>
private void LoadSolutionIndicateTimer_Tick(object sender, EventArgs e)
{
    if (!SolutionIsLoaded)
    {
        if (buttonLoadSolu.BackColor == Color.DimGray)
        {
            buttonLoadSolu.BackColor = Color.Orange;
        }
        else
        {
            buttonLoadSolu.BackColor = Color.DimGray;
        }
    }
    if (SolutionIsLoaded)
    {
        buttonLoadSolu.BackColor = Color.DimGray;
    }
}
private void buttonSelectSolu_Click(object sender, EventArgs e)
{
    try
    {
        using (OpenFileDialog ofd = new OpenFileDialog())
        {
			...
            // 开启定时器
            LoadSolutionIndicateTimer.Enabled = true;
			...
        }
    }
    catch (Exception ex)
    {
		...
    }
}
```
# 其他
## 打开项目
```C#
// 打开项目
VmSolution.Load("xxx.sol");
Console.WriteLine(VmSolution.Instance.GetSolutionVersion("xxx.sol", "")); // 获取方案版本号
```

## 设置全局变量
```C#
// 设置全局变量
GlobalVariableModuleTool globalVar = (GlobalVariableModuleTool)VmSolution.Instance["全局变量1"]; // 获取全局变量对象
globalVar.SetGlobalVar("失败图片文件名", "失败_" + DateTime.Now.ToString("yyyyMMddHHmmss"));
globalVar.SetGlobalVar("成功图片文件名", "成功_" + DateTime.Now.ToString("yyyyMMddHHmmss"));
```

## 获得各组件的引用
```C#
注意这里的xxTool直接用是没有的，需要从 VisionMaster4.x.x\Development\V4.x\ComControls\Assembly中引入。
例如：从ImageSourceModuleCs.dll中引入ImageSourceModuleTool
从IMVSBlobFindModu.dll中引入IMVSBlobFindModuTool
从SaveImageCs.dll中引入SaveImageTool

// 获得相关工具，以备设置
VmProcedure process = (VmProcedure)VmSolution.Instance["流程1"];
ImageSourceModuleTool input1 = (ImageSourceModuleTool)VmSolution.Instance["流程1.输入1"];
IMVSBlobFindModuTool blob分析 = (IMVSBlobFindModuTool)VmSolution.Instance["流程1.blob分析"];
SaveImageTool output1 = (SaveImageTool)VmSolution.Instance["流程1.blob输出1"];
SaveImageTool output2 = (SaveImageTool)VmSolution.Instance["流程1.blob输出2"];
```

## 输入 注意事项
这里踩了很多坑，首先有两种方式，一种是指定路径读图，另一种是从内存中通过byte数组给图
此外，给出通用模块参数设置，防止一些意外
```C#
// ImageSourceModuleTool tool
tool.ResetParam();
// 设置SDK取图方式
tool.ModuParams.ImageSourceType = ImageSourceParam.ImageSourceTypeEnum.SDK;
// 输出Mono8格式，后面的模块要用
tool.ModuParams.OutMono8 = true;    // 要开启输出Mono8否则后面的模块可能会出错
```
### byte数组输入
```C#
// 打开bmp图片
var bmp = new Bitmap(Pictest2);
var bmpBytes = bmpToBytes(bmp); // 这里只是举个例子，具体byte[]怎么来的请各显神通

VmProcedure process = (VmProcedure)VmSolution.Instance["流程1"];
ImageSourceModuleTool input1 = (ImageSourceModuleTool)VmSolution.Instance["流程1.状态1输入"];
// 设置输入1
input1.ModuParams.ImageSourceType = ImageSourceParam.ImageSourceTypeEnum.SDK;
input1.ModuParams.OutMono8 = true;
input1.ModuParams.PixelFormat = ImageSourceParam.PixelFormatEnum.MONO8;
input1.SetImageData(new ImageBaseData(bmpBytes, (uint)bmpBytes.Length, bmp.Width, bmp.Height, (int)PixelFormatF.MONO8));
```

bmpToBytes函数参考（代码来自于网络）
```C#
private static byte[] bmpToBytes(Bitmap bmp)
    {
        // 获取图像的像素数据
        BitmapData bitmapData = bmp.LockBits(new Rectangle(0, 0, bmp.Width, bmp.Height),
            ImageLockMode.ReadOnly, bmp.PixelFormat);

// 计算Byte[]数组的大小
        int bytesCount = bitmapData.Stride * bitmapData.Height;
        byte[] bytes = new byte[bytesCount];

// 将像素数据复制到Byte[]数组
        Marshal.Copy(bitmapData.Scan0, bytes, 0, bytesCount);

// 释放资源
        bmp.UnlockBits(bitmapData);

// 输出Byte[]数组
        return bytes;
    }
```

### 指定图像路径输入
就是最后一句改为用SetImagePath函数，（经测试，输入方式要选择LocalImage
```C#
VmProcedure process = (VmProcedure)VmSolution.Instance["流程1"];
ImageSourceModuleTool input1 = (ImageSourceModuleTool)VmSolution.Instance["流程1.状态1输入"];
// 设置输入1
input1.ModuParams.ImageSourceType = ImageSourceParam.ImageSourceTypeEnum.LocalImage;
input1.ModuParams.OutMono8 = true;
input1.ModuParams.PixelFormat = ImageSourceParam.PixelFormatEnum.MONO8;
input1.SetImagePath(Pictest2);
```

## 输出 注意事项
踩了很多坑，建议参考如下代码
```C#
// SaveImageTool tool
tool.ResetParam();
// 存图使能，必须开
tool.ModuParams.SaveImageEnable = true;
// 不创建目录，否则会出现日期格式的多级目录
tool.ModuParams.GenerateDir = false;
// 渲染图缓存数量1，即立刻保存（应该是这个意思吧，没试过
tool.ModuParams.RenderImgCache = 1;
// 保存间隔为1，即每一张都保存（应该是这个意思吧，没试过
tool.ModuParams.StorageInterval = 1;
// 渲染图输出
tool.ModuParams.RenderImgEnable = true;
// 保存格式 SaveImageParam.PixelFormatEnum format
tool.ModuParams.PixelFormat = format;
// 渲染图输出路径
tool.ModuParams.RenderImgPath = @"xxx\xxx\";
```

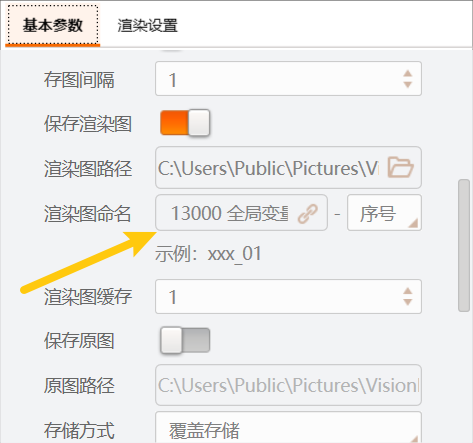

设置文件名，得通过全局变量间接处理。
![](/media/202512/2025-12-31_162919_9373160.24007240747507919.png)

# 执行一次
```C#
VmProcedure process = (VmProcedure)VmSolution.Instance["流程1"];
process.Run();
```
# 获取识别模块的结果
主要是要参考SDK开发手册，从ModuResult中读取
```C#
// 读取Blob数量
blob分析1.ModuResult.BlobNum
```

# 不完整的整体代码
```C#
// 打开项目
VmSolution.Load(sol项目);
Console.WriteLine(VmSolution.Instance.GetSolutionVersion(sol项目, "")); // 获取方案版本号
// 打开bmp图片(模拟SDK取图)
// 略不重要

// 设置全局变量
GlobalVariableModuleTool globalVar = (GlobalVariableModuleTool)VmSolution.Instance["全局变量1"]; // 获取全局变量对象
globalVar.SetGlobalVar("状态正_失败图片文件名", "状态正失败" + DateTime.Now.ToString("yyyyMMddHHmmss"));
globalVar.SetGlobalVar("状态倒_失败图片文件名", "状态倒失败" + DateTime.Now.ToString("yyyyMMddHHmmss"));

// 获得相关工具，以备设置
VmProcedure process = (VmProcedure)VmSolution.Instance["流程1"];
ImageSourceModuleTool 全亮input = (ImageSourceModuleTool)VmSolution.Instance["流程1.输入_全亮"];
ImageSourceModuleTool 输入类型1 = (ImageSourceModuleTool)VmSolution.Instance["流程1.输入1"];
ImageSourceModuleTool 输入类型2 = (ImageSourceModuleTool)VmSolution.Instance["流程1.输入2"];
IMVSBlobFindModuTool blob分析1 = (IMVSBlobFindModuTool)VmSolution.Instance["流程1.blob分析1"];
IMVSBlobFindModuTool blob分析2 = (IMVSBlobFindModuTool)VmSolution.Instance["流程1.blob分析2"];
SaveImageTool output1 = (SaveImageTool)VmSolution.Instance["流程1.blob输出1"];
SaveImageTool output2 = (SaveImageTool)VmSolution.Instance["流程1.blob输出2"];

// 设置输入
// 请参考上面的输入要点

// 设置输出
// 请参考上面的输出要点

// 运行
process.Run();
// 打印结果
Console.WriteLine("状态1" + blob分析1.ModuResult.BlobNum);
Console.WriteLine("状态2" + blob分析2.ModuResult.BlobNum);
Console.WriteLine(process.Name + "success");
```
