畸变校正和畸变校正的使用

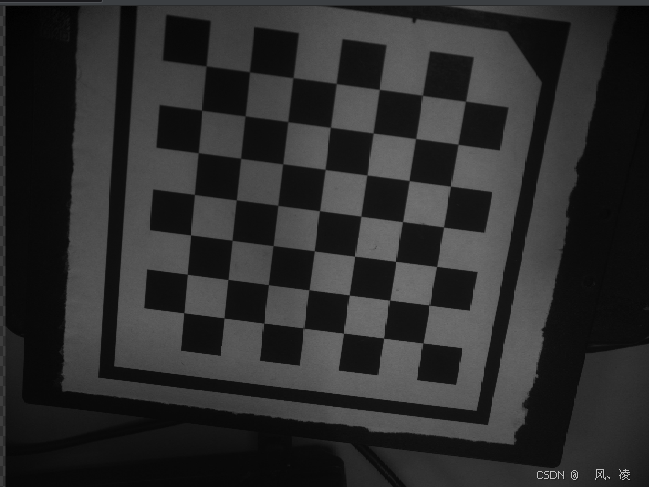

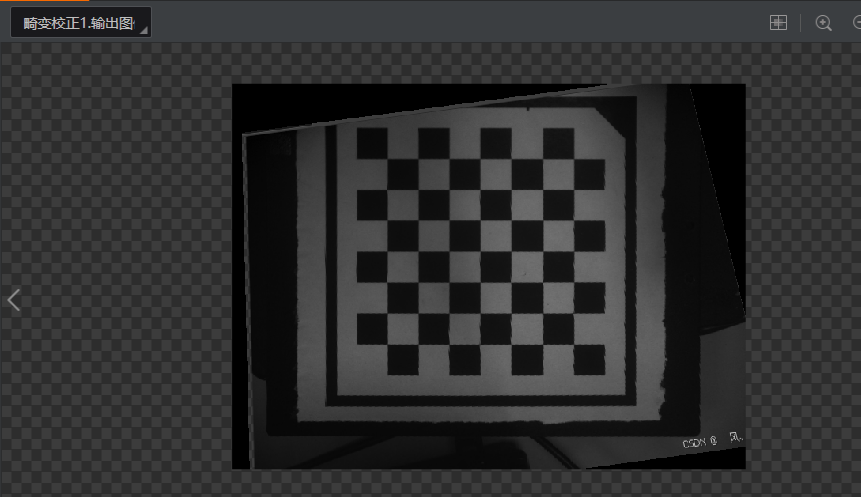

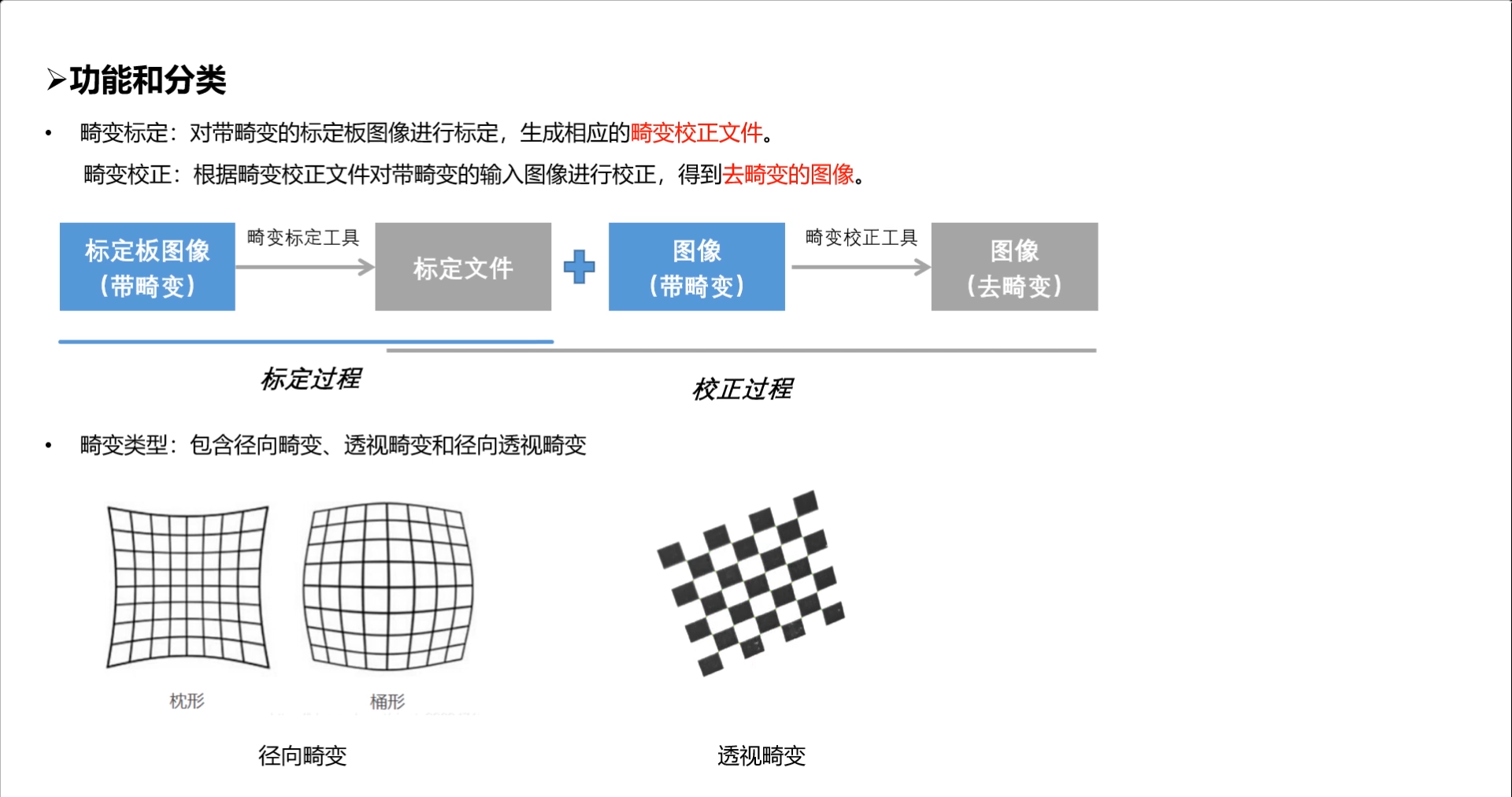

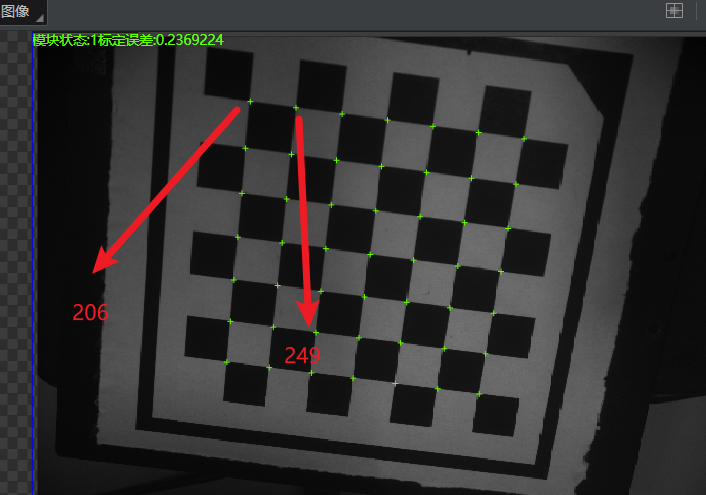

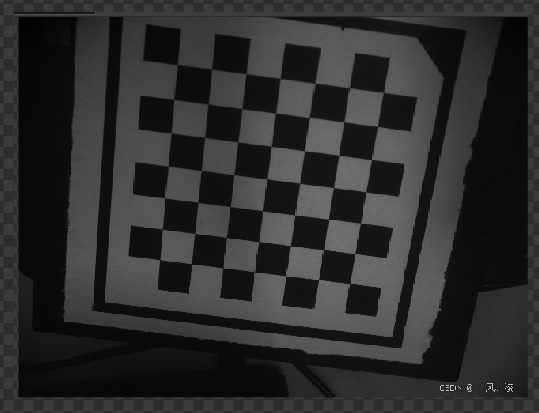

  # 拉入图像源 # 拉入畸变标定模板并设置参数 ## 畸变类型 * 透视畸变 * 径向畸变 * 径向透视畸变 ## 标定板类型 * 棋盘格标定板 * 圆标定板 ## 校正中心点 ### 透视畸变 使用默认校正中心点即可,默认(0,0) ### 径向畸变、径向透视畸变 矫正中心点设置为图像中心时效果最好 # 运行参数 ## 灰度对比度:默认值即可 ## 中值滤波状态:默认即可 ## 亚像素窗口 一般选择自适应。当棋盘格占用像素较多时,可以选择设置值。 亚像素窗口大小建议值 = 每个棋盘格像素宽度 / 10  (249-206)/10 约等于4 # 生成标定文件 # 新建一个流程做畸变矫正 ## 图像源模块 ## 畸变矫正 ### 选择标定文件路径 ### 运行参数选择对应矫正模式
