Group模块的使用

# 功能
* 在复杂方案中，利用Group模块进行整合，使方案界面显示更加清晰；
* 兼容循环功能，实现Group所包含的模块循环执行。

# 参数
* 输入设置
* 输出设置
* 循环设置

# 示例

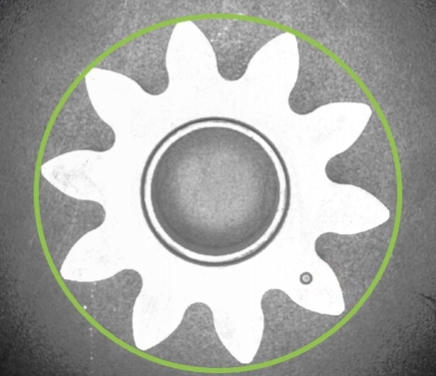

使用循环功能，查找工件的所有顶点，拟合出工件的外接圆。
![](/media/202508/2025-08-17_195819_9524540.3250677746495083.png)
![](/media/202508/2025-08-17_210311_0753520.5094259327569453.jpeg)
## 图像源

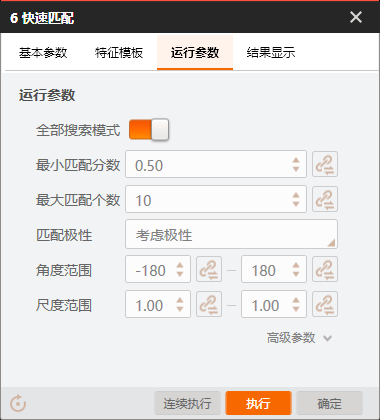

## 快速特征匹配
* 选取一个突出作为特征模板
![](/media/202508/2025-08-17_201142_5990380.1250500803012763.png)

## 循环检测顶点(Group模块)

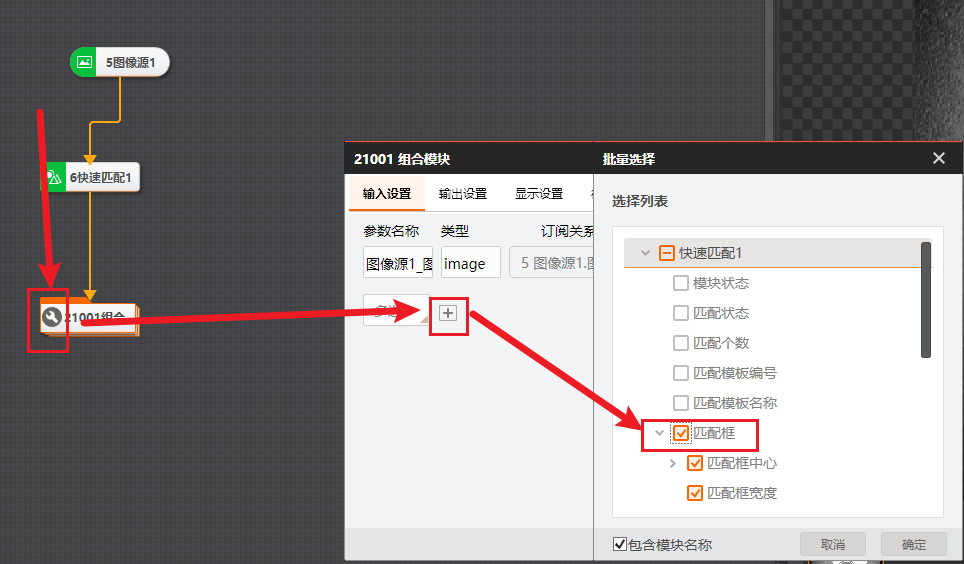

### 添加匹配框
![](/media/202508/2025-08-17_201726_9918170.09852035902722289.png)

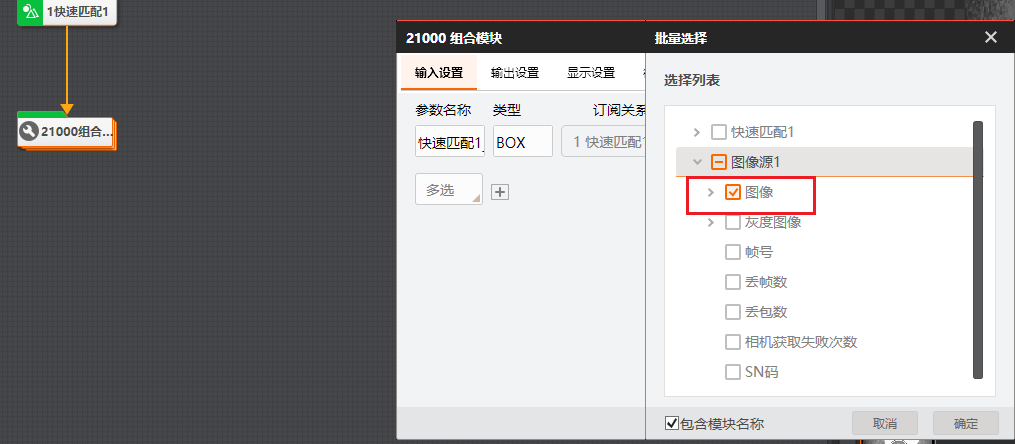

### 添加图像源
![](/media/202508/2025-08-17_203518_3837270.1543785542270354.png)

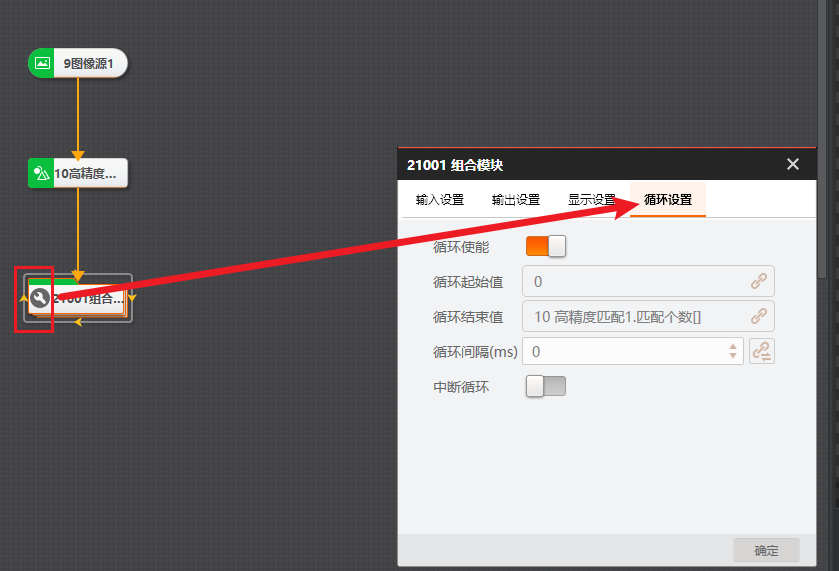

### 设置循环
![](/media/202512/2025-12-29_204519_2365020.994856112106676.png)

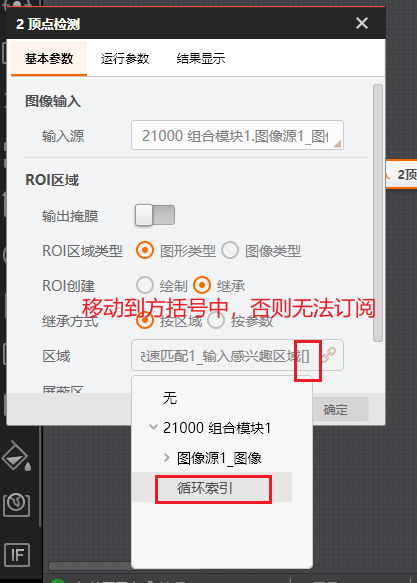

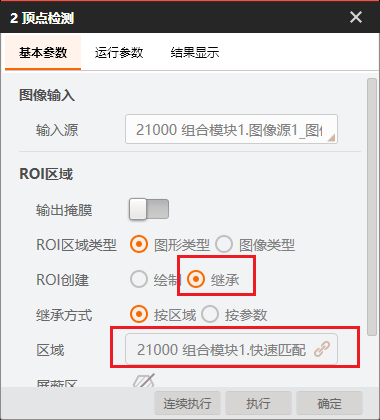

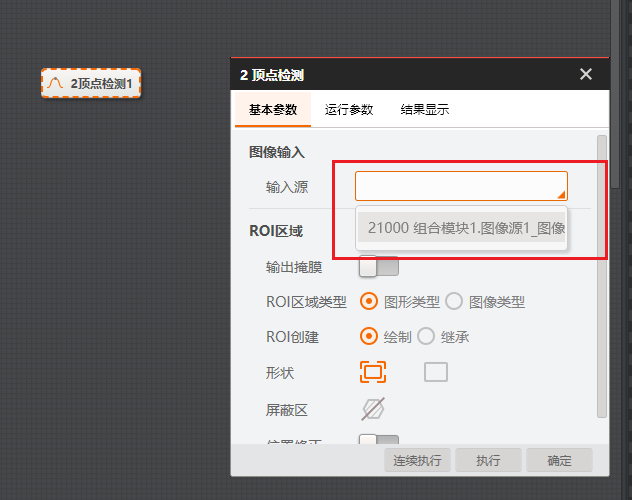

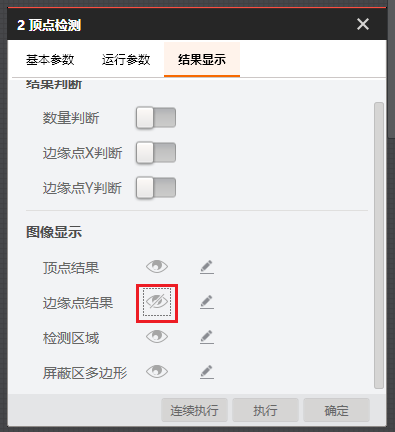

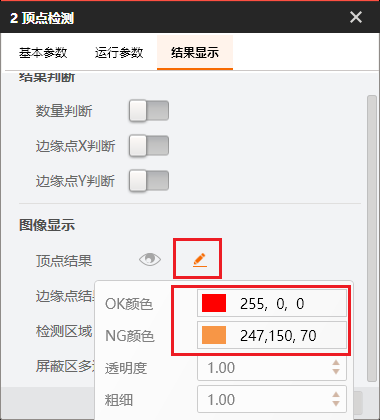

# 顶点检测设置
![](/media/202508/2025-08-17_203549_9604220.499351852242384.png)
![](/media/202508/2025-08-17_203640_4623410.7838695767058281.png)
![](/media/202508/2025-08-17_203733_5210540.624045938466847.png)
![](/media/202508/2025-08-17_203911_6562590.6929621054298468.png)
![](/media/202508/2025-08-17_203943_2652280.2582542637927022.png)

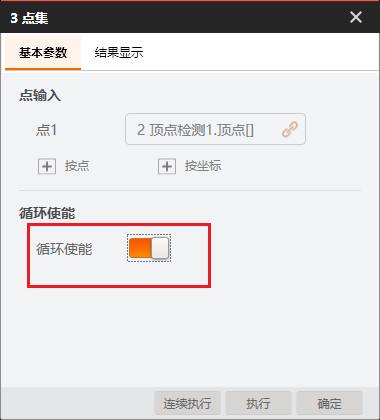

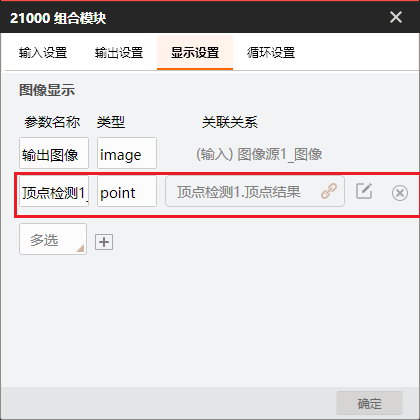

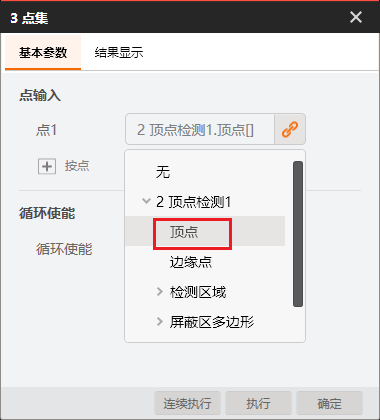

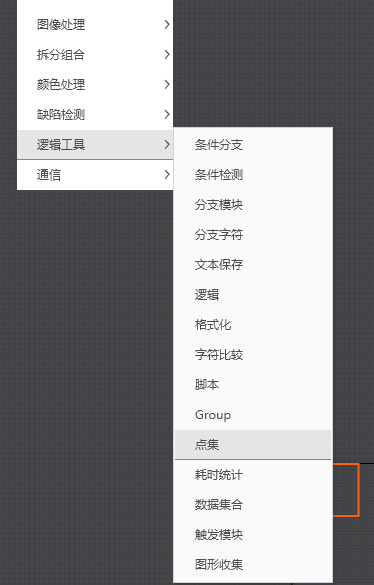

# 点集模块
* 用于组合检测出的顶点
![](/media/202508/2025-08-17_204109_5339000.5520046548536746.png)
![](/media/202508/2025-08-17_204148_4713730.36712665806282563.png)
![](/media/202508/2025-08-17_204221_6787730.7328109515884983.png)
![](/media/202508/2025-08-17_204312_6438840.011681437082220136.png)
![](/media/202508/2025-08-17_204352_1922010.7631018227852011.png)
![](/media/202508/2025-08-17_204715_2542470.20503802143242233.png)

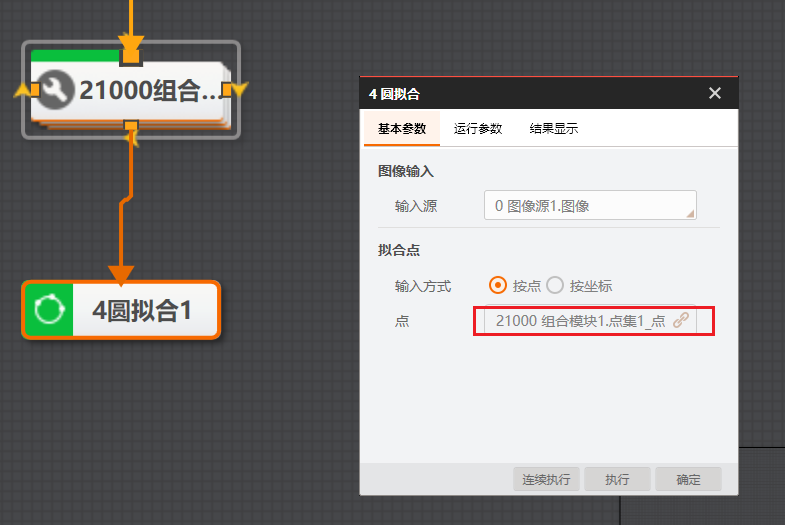

# 圆拟合
![](/media/202508/2025-08-17_205351_1766460.6976520165173307.png)
